液晶模塊應用實驗系統GCLCDYY-B

一、產品簡介



液晶顯示技術在中國已經有40多年的歷史，目前已成為各類平板顯示技術中最成熟的一類。液晶顯示器件具有低壓微功耗、薄片型、無輻射、不怕光沖刷、顯示區比例大、利于大規模生產等優點。這些優點已經使其成為平板顯示的主角，主要適用于便攜式產品、節能型產品和平板型顯示器。
本實訓平臺由五個項目組成，所涉及模塊涵蓋TN數顯模塊、STN字符型點陣模塊、STN圖形點陣模塊、TFT彩顯模塊、帶觸摸屏及硬件漢字庫的彩顯模塊。

二、教學目的
1、了解和掌握TN數顯模塊的硬件設計原理及軟件設計原理
2、了解和掌握STN字符型點陣模塊的硬件設計原理及軟件設計原理
3、了解和掌握STN圖形點陣模塊的硬件設計原理及軟件設計原理
4、了解和掌握TFT彩顯模塊的硬件設計原理及軟件設計原理
5、了解和掌握帶觸摸屏及硬件漢字庫的彩顯模塊的硬件設計原理及軟件設計原理

三、儀器功能
1、6位數顯液晶顯示模塊應用設計
2、1602字符點陣液晶顯示模塊應用設計
3、12864圖形點陣液晶顯示模塊應用設計
4、3.5寸TFT彩色液晶顯示模塊應用設計
5、帶觸摸屏及硬件漢字庫的4.7寸TFT彩色液晶顯示模塊的應用設計

四、產品配置及技術參數

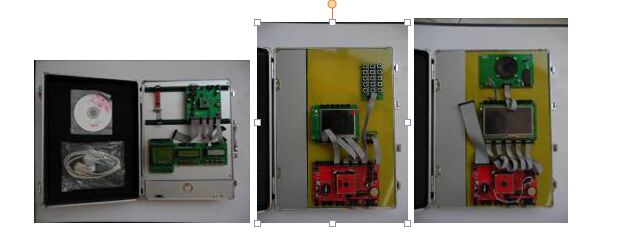

6位數顯液晶模塊、1602字符點陣液晶顯示模塊、12864圖形點陣液晶顯示模塊、3.5寸TFT彩色液晶顯示模塊、4.7寸TFT液晶顯示模塊帶字庫、ATmega16主控模塊（模塊上帶HT1621驅動、HD44780驅動及報警模塊和輸入模塊）、T6963C控制器驅模塊、MSP430主控模塊（模塊上帶有溫度源、溫度傳感器電路及鍵盤電路）、MSP430主控模塊（模塊上帶有溫濕度傳感器、時鐘電路、語音電路等）、主機箱、實驗講義
